紧密耦合的精密源和测量
2401

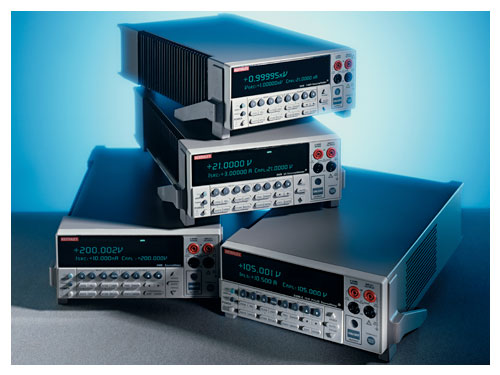

2400 系列 SourceMeter 源测量单元 (SMU) 仪器是业内初期的单通道电压/电流源和测量仪器。每台 2400 系列 SMU 仪器均与高度稳定的直流电源以及真正的仪器级 6½ 数字万用表（测量范围为 1100V 至 100nV 以及 10.5A 脉冲至 1pA）紧密连接在一起。2400 系列的替代选择包括用触摸屏操作的 2400 图形系列 SourceMeter SMU 仪器以及 2600B 系列单通道和双通道 SMU 仪器。
特点 |
优势 |
| 单通道 SMU，具有从 1100V 至 100nV 和 10.5A 脉冲至 1pA 的 I-V 能力 () | 涵盖范围涉及通信、半导体、计算机、汽车、医疗行业的元器件和模块检定及生产测试。 |
| 集成电源和数字万用表 (DMM) 的智能替代产品 | 通过减少 GPIB 流量提供更快的测试时间；防止 DUT 因意外过载、热逸溃等受到损坏 |
| 方便的用户界面，与数字万用表类似 | 即使新手用户也能快速开始测试。 |
| 0.012％ 基本测量精度，具有 6½ 位分辨率 | 确保高测量完整性。 |
| 通过 GPIB 在 4½ 位下为 1700 个读数/秒 | 支持高吞吐量自动化测试。 |
| 通过/失败状态比较器 | 支持快速分类/分拣，大限度地提高生产测试的吞吐量。 |
| 可编程 DIO 端口（2401 型号除外） | 简化集成外部硬件以进行自动化/处理程序/探头控制的过程 |
| 内置测试序列（源内存列表） | 可以设置和执行多达 100 个不同的测试，其运行时无需控制器干预。 |
| 通道 | 大电流源/量程 | 大电压源/量程 | 测量分辨率（电流/电压） | 电源 |
|---|---|---|---|---|
| 1 | 1A | 20V | 1pA / 100nV | 20 W |
2400
| 通道 | 大电流源/量程 | 大电压源/量程 | 测量分辨率（电流/电压） | 电源 |
|---|---|---|---|---|
| 1 | 1A | 200V | 1pA / 100nV | 20 W |
2410
| 通道 | 大电流源/量程 | 大电压源/量程 | 测量分辨率（电流/电压） | 电源 |
|---|---|---|---|---|
| 1 | 1A | 1,100V | 1pA / 100nV | 20 W |
2420
| 通道 | 大电流源/量程 | 大电压源/量程 | 测量分辨率（电流/电压） | 电源 |
|---|---|---|---|---|
| 1 | 3A | 60V | 10pA / 100nV | 60 W |
2440
| 通道 | 大电流源/量程 | 大电压源/量程 | 测量分辨率（电流/电压） | 电源 |
|---|---|---|---|---|
| 1 | 5A | 40V | 10pA / 100nV | 50 W |
2440-C
| 通道 | 大电流源/量程 | 大电压源/量程 | 测量分辨率（电流/电压） | 电源 |
|---|---|---|---|---|
| 1 | 5A | 40V | 10pA / 100nV | 50 W |
| 附件 | 说明 |
|---|---|
| 1751. | 安全测试导线 |
| 1754 | 安全通用测试导线套件 |
| 2000 工作台套件 | 多型号工作台转换包 |
| 4288-1 | 单台固定机架安装套件 |
| 4288-5 | 机架套件 |
| 5804 | 4 端子测试导线组 |
| 5806 | KELVIN 夹式导线 |
| 7007-3 | 屏蔽式 GPIB 电缆，3 米（10 英尺） |
| 7009-5 | 5 英尺屏蔽式 RS-232 电缆 |
| 8608 | 高性能夹式导线组 |
