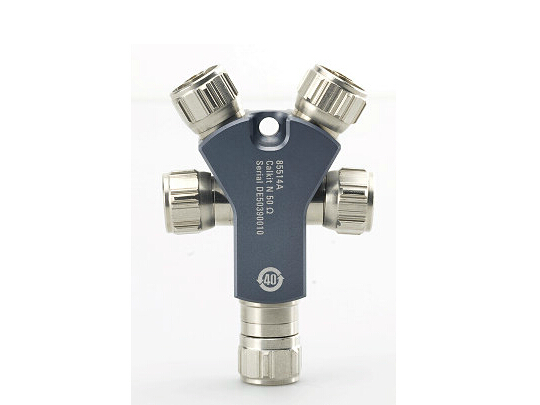

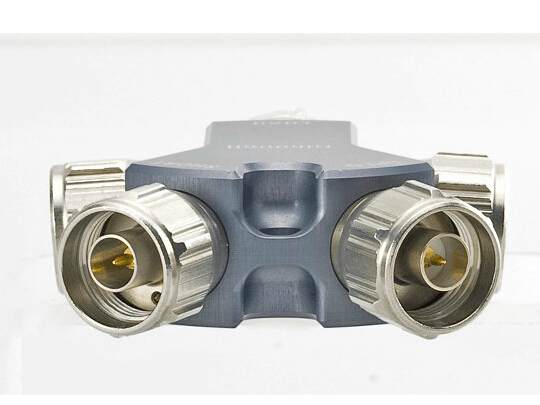

85514A 4 合1 OSLT 机械校准套件，DC 至 9 GHz，N 型（阳头），50 ?
描述
85514A 4 合 1 机械校准件外形紧凑，可提供开路、短路、负载和直通校准。该模块体积小、重量轻，且易于操作。直通校准可以支持用户方便地校准非插入器件，例如电缆或具有阳头至阳头连接器的滤波器。在执行“直通”校准时可使用 85514A 直通校准件。
| 85514A-1A7 | Calibration + Uncertainties + Guardbanding (Not Accredited) |
| 85514A-A6J | ANSI Z540-1-1994 Calibration |
| 85514A-UK6 | Commercial calibration certificate with test data |
主要特性与技术指标
- N 型（阳头），50 ?，开路、短路、负载和直通
- 直流至 9 GHz
- 开路相位误差：0 至 4 GHz ≤ 2.0°，4 至 9 GHz ≤ 3.0°
- 短路相位误差：0 至 9 GHz ≤ 1.25°
- 负载回波损耗：0 至 6 GHz ≥ 42 dB，6 至 9 GHz ≥ 35 dB
- 直通，阴头至阴头，插入损耗：0 至 4 GHz ≤ 0.05 dB，4 至 9 GHz ≤ 0.1 dB
- 尺寸：高 x 宽 x 深 ~ 99 x 65 x 22 毫米
